Kaip pritvirtinti turėklų statramsčius
-
Tinkamas turėklų statramsčių tvirtinimas yra svarbus visos turėklų konstrukcijos stabilumui ir saugumui. Montavimo būdas priklauso nuo statramsčio konstrukcijos, tvirtinimo pagrindo ir naudojamų tvirtinimo elementų.
Turėklų statramsčiai gali būti tvirtinami iš viršaus arba iš šono, prie betoninio ar medinio pagrindo. Skirtingiems statramsčiams reikalingas nevienodas tvirtinimo taškų skaičius ir skirtingo skersmens tvirtinimo elementai.
Prieš pradėdami montavimą patikrinkite pagrindo tvirtumą, pasirinkite tinkamus tvirtinimo elementus ir pasiruoškite reikalingus įrankius.
1. Pasirinkite turėklų statramstį ir tvirtinimo būdą
Priklausomai nuo statramsčio konstrukcijos naudojami skirtingi tvirtinimo būdai:
- Apvalūs statramsčiai – tvirtinami iš viršaus 3 tvirtinimo taškais. Į betoną naudojami M8 ankeriai, o į medį – Ø8 mm medsraigčiai.
- Kvadratiniai statramsčiai – tvirtinami iš viršaus 4 tvirtinimo taškais. Tvirtinimo elementų skersmuo parenkamas pagal statramsčio tvirtinimo plokštelę ir pagrindą.
- Šoninio tvirtinimo statramsčiai – tvirtinami 2 taškais. Į betoną naudojami M10 ankeriai, o į medį gali būti naudojamos M10 smeigės arba kiaurai per konstrukciją montuojami M10 srieginiai strypai.
Skirtingus modelius galite rasti turėklų statramsčių kategorijoje.
2. Pasiruoškite montavimui
Priklausomai nuo pagrindo ir pasirinkto tvirtinimo būdo gali prireikti perforatoriaus, medžio grąžto, deimantinės gręžimo karūnos, matavimo ir žymėjimo priemonių, rakto bei skylių valymo priemonių.

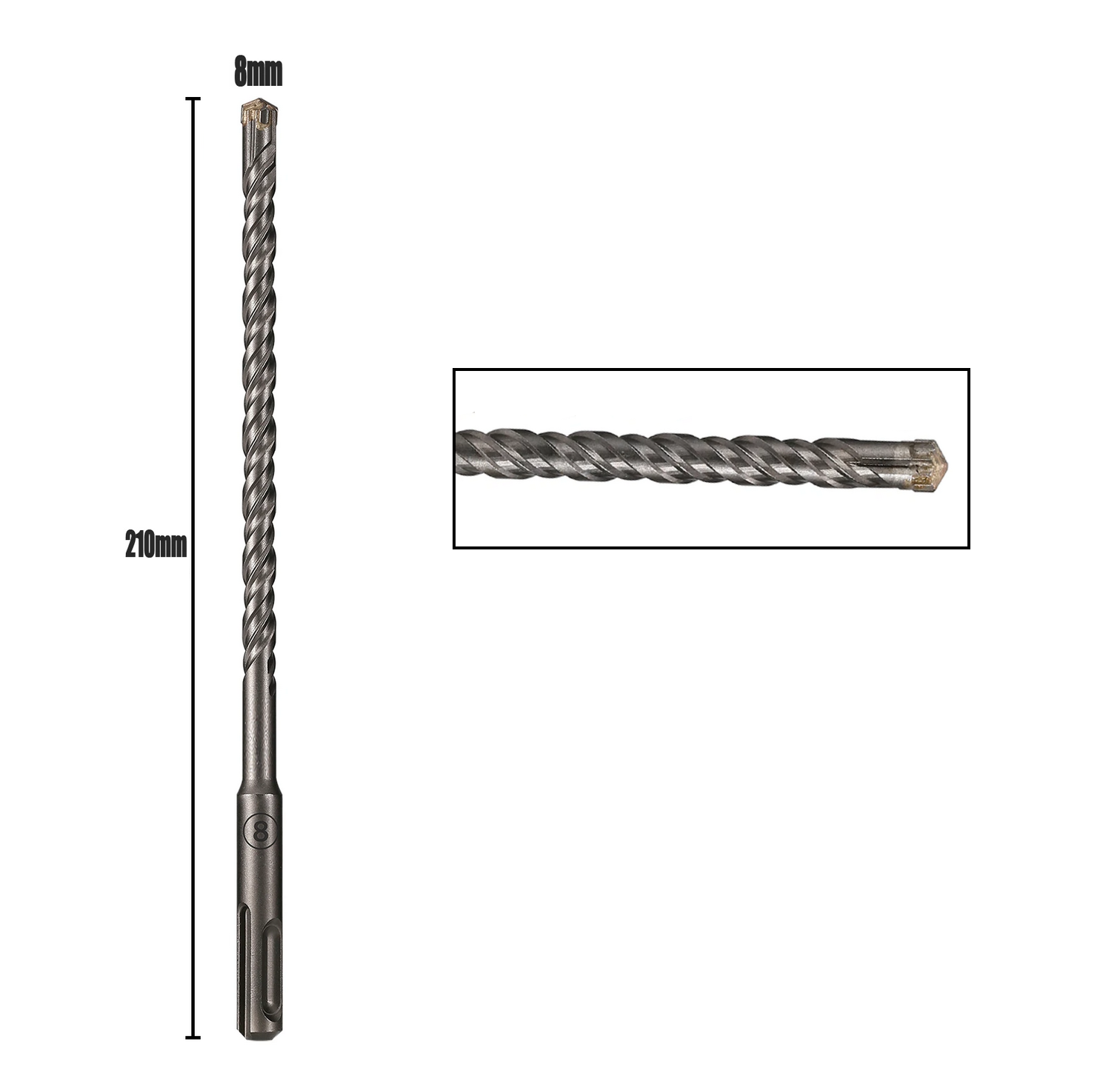

Montuojant M8 plečiamuosius ankerius į betoną, naudojamas Ø8 mm betono grąžtas, jeigu tokį skylės skersmenį nurodo ankerio gamintojas.

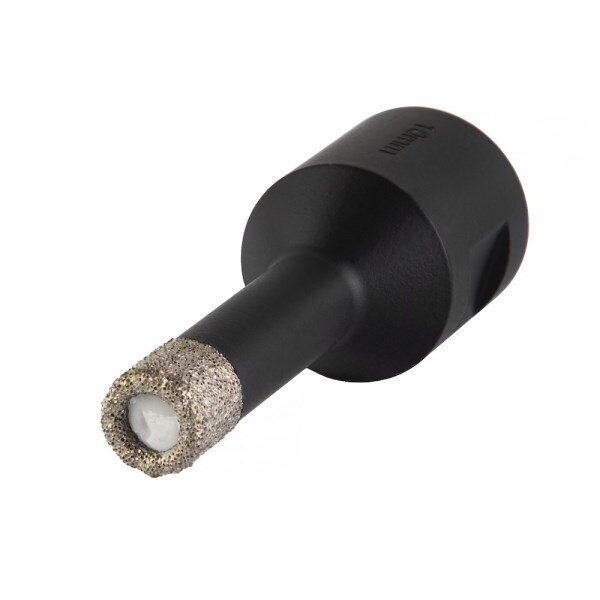

Jeigu betono paviršius padengtas plytelėmis, pirmiausia reikia pragręžti plytelę. Naudojamo M8 ankerio išsiplėtimo dalis gali būti platesnė už 8 mm, todėl plytelėje naudojama Ø10 mm deimantinė gręžimo karūna, jeigu tokio skersmens pakanka ankeriui praleisti.
3. Pažymėkite statramsčių tvirtinimo vietas
Pridėkite turėklų statramstį prie pasirinkto pagrindo, išlyginkite jo padėtį ir per tvirtinimo plokštelės skyles pažymėkite gręžimo taškus.
Prieš gręždami patikrinkite statramsčių išdėstymą, atstumus iki pagrindo kraštų ir įsitikinkite, kad pasirinktoje vietoje nėra paslėptų elektros laidų, vamzdžių ar kitų komunikacijų.
4. Turėklų statramsčių tvirtinimas į betoną
Montuojant statramsčius prie tinkamo laikančiojo betono naudojami nerūdijančiojo plieno plečiamieji ankeriai. Apvaliems statramsčiams su 3 tvirtinimo taškais naudojami M8 ankeriai, o šoninio tvirtinimo statramsčiams su 2 tvirtinimo taškais – M10 ankeriai, jeigu jie atitinka konkrečios konstrukcijos apkrovų reikalavimus.

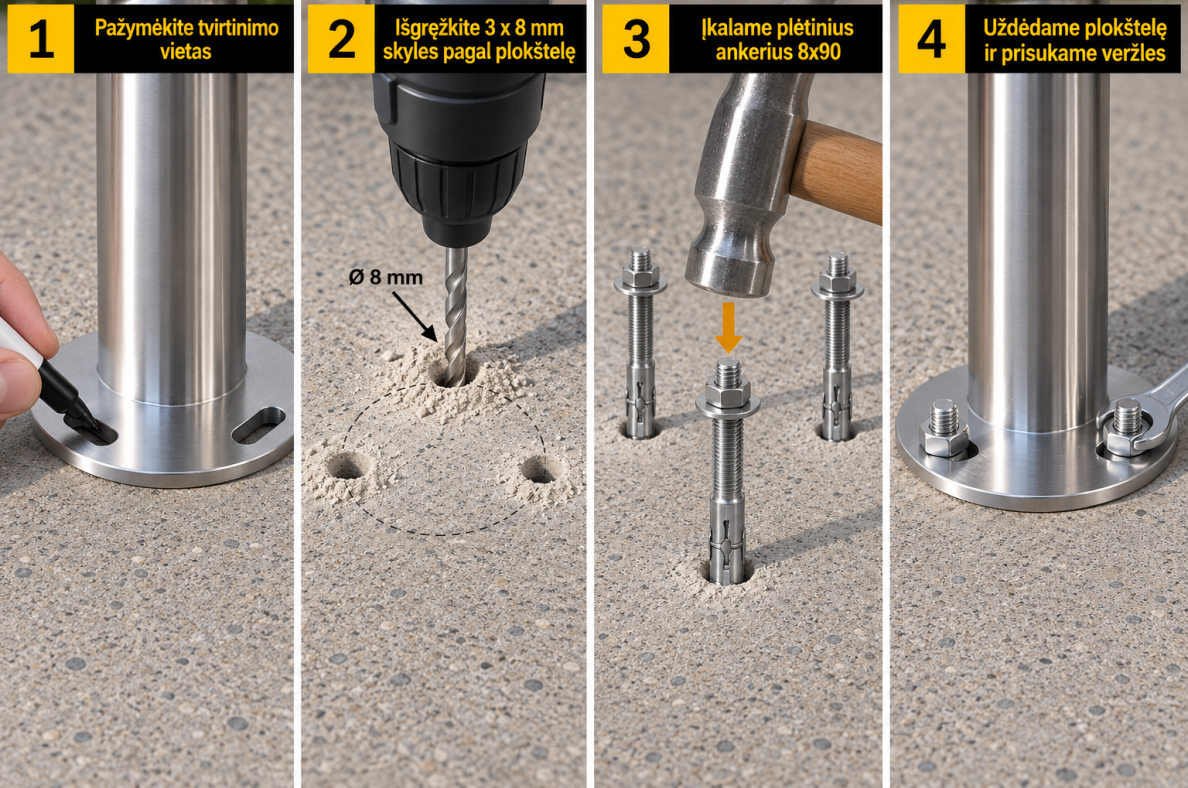

Montavimo eiga:
1. Pridėkite statramstį ir pažymėkite tvirtinimo skylių vietas.
2. Jeigu ant betono yra plytelės, pirmiausia pragręžkite jas Ø10 mm deimantine karūna, kai toks angos dydis tinkamas naudojamam M8 ankeriui.
3. Betone išgręžkite Ø8 mm skyles iki ankerio gamintojo nurodyto gylio. Šie matmenys taikomi tik ankeriams, kurių montavimo instrukcijoje nurodytas Ø8 mm gręžimas.
4. Kruopščiai pašalinkite iš skylių gręžimo dulkes ir įstatykite ankerius.
5. Uždėkite statramsčio tvirtinimo plokštelę ir tolygiai priveržkite veržles pagal ankerio gamintojo nurodytą priveržimo momentą.
Svarbu: plytelėje išgręžta didesnė anga skirta ankerio išsiplėtimo daliai praleisti. Pats ankeris turi būti patikimai įtvirtintas laikančiajame betone. Plytelė negali būti laikoma laikančiuoju tvirtinimo pagrindu.

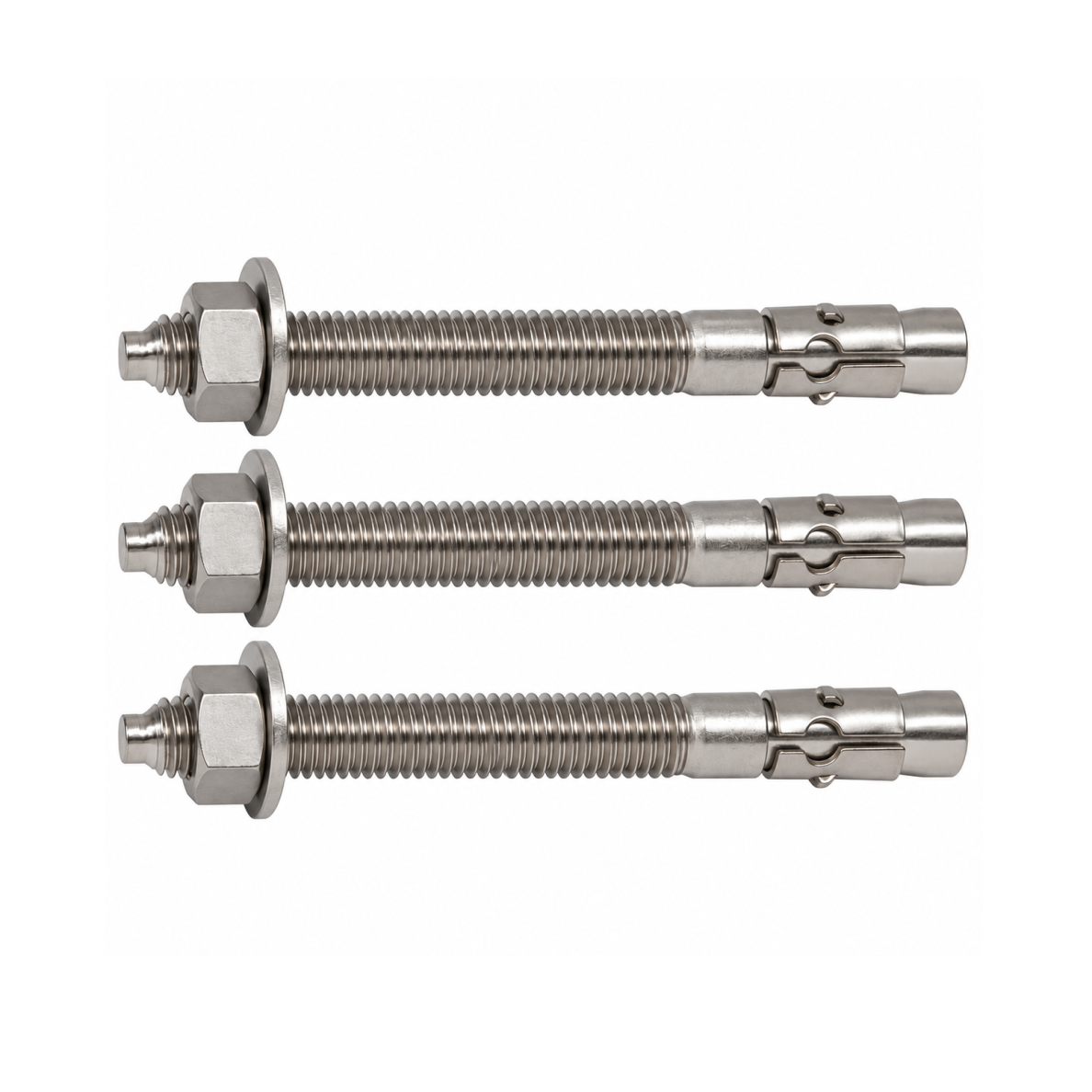

M8 nerūdijančiojo plieno plečiamieji ankeriai
Montavimui reikalingus ankerius ir paruoštus rinkinius rasite tvirtinimo į betoną kategorijoje.
Montuojant šoninio tvirtinimo statramsčius su M10 ankeriais, gręžimo skersmuo, gylis ir priveržimo momentas turi būti parenkami pagal konkretaus M10 ankerio gamintojo instrukciją.
5. Turėklų statramsčių tvirtinimas į medį
Montuojant turėklų statramsčius prie medinio pagrindo galima naudoti nerūdijančiojo plieno A2 medsraigčius. Jie turi būti tvirtinami į pakankamai tvirtą laikančiąją medinę konstrukciją, o ne vien į apdailines lentas.
Apvaliems statramsčiams su 3 tvirtinimo taškais naudojami 3 medsraigčiai, o kvadratiniams statramsčiams su 4 tvirtinimo taškais – 4 tinkamo dydžio tvirtinimo elementai.

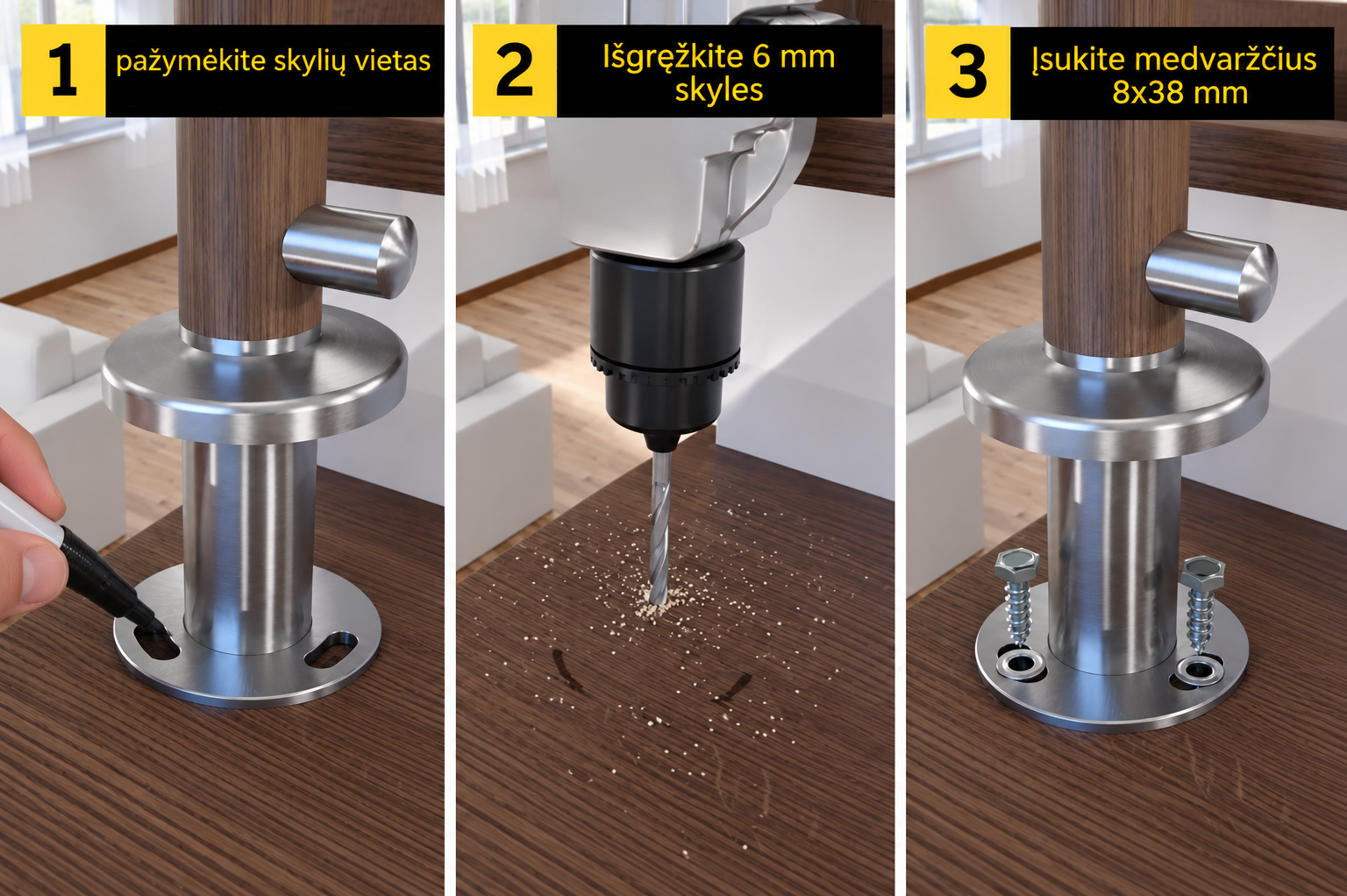

Montavimo eiga naudojant Ø8×38 mm medsraigčius:
1. Pridėkite statramstį prie medinio pagrindo ir pažymėkite tvirtinimo skylių vietas.
2. Medžio grąžtu išgręžkite Ø6 mm kreipiamąsias skyles iki tinkamo gylio, jeigu toks skersmuo tinka naudojamai medienai ir medsraigčiams.
3. Uždėkite statramsčio tvirtinimo plokštelę, įstatykite Ø8×38 mm medsraigčius su poveržlėmis ir tolygiai juos įsukite.

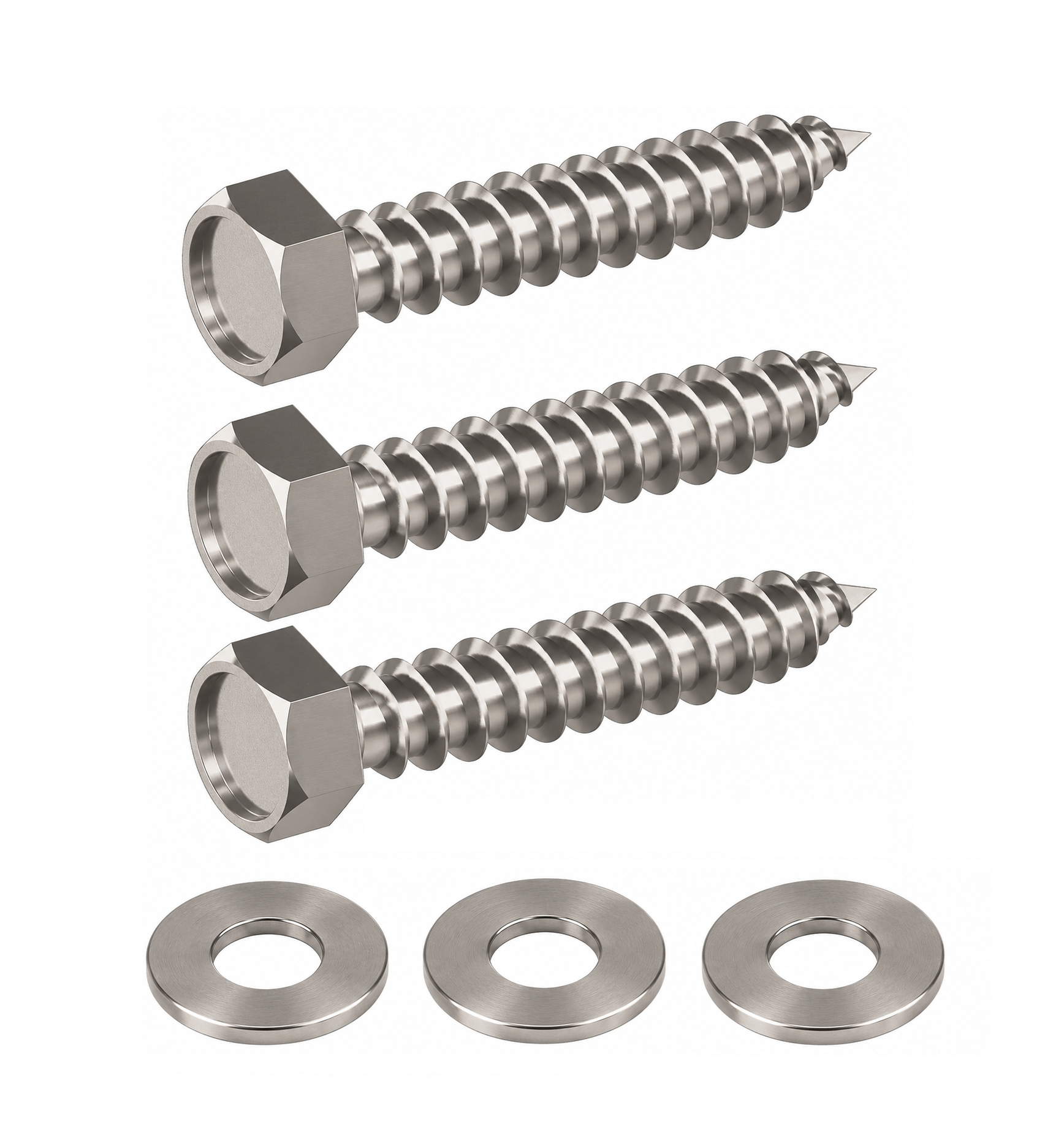

Tvirtinimo į medį komplektas – 3 vnt.
Pagal statramsčio konstrukciją galima pasirinkti tvirtinimo komplektus po 2, 3 arba 4 vnt. Juos rasite tvirtinimo į medį kategorijoje.
6. Šoninis turėklų statramsčių tvirtinimas prie medžio
Šoninio tvirtinimo statramsčiai turi 2 tvirtinimo taškus. Priklausomai nuo medinės konstrukcijos storio ir galimybės pasiekti kitą jos pusę, galima pasirinkti vieną iš šių tvirtinimo būdų.
Tvirtinimas M10 įsukamomis dvipusėmis smeigėmis
Į laikančiąją medinę konstrukciją gali būti įsukamos M10 dvipusės smeigės, pavyzdžiui, 10×100 mm. Jų medžiui skirta srieginė dalis įsukama į paruoštą pagrindą, o ant metrinio sriegio tvirtinama statramsčio plokštelė su poveržlėmis ir veržlėmis.
Tvirtinimas kiaurai M10 srieginiu strypu
Jeigu yra galimybė pasiekti abi medinės konstrukcijos puses, statramstį galima tvirtinti M10 srieginiu strypu, perveriamu kiaurai per medinį pagrindą. Abiejose pusėse naudojamos tinkamos poveržlės ir veržlės.
Šiuo atveju būtina įvertinti medienos storį, tvirtinimo elementų ilgį, poveržlių atraminį plotą ir numatomas turėklų apkrovas.
7. Patikrinkite pritvirtintus statramsčius
Baigę montavimą patikrinkite, ar statramsčiai stovi numatytoje padėtyje, tvirtinimo plokštelės tinkamai remiasi į pagrindą, o visi tvirtinimo elementai priveržti pagal jų gamintojo reikalavimus.
Prieš naudojant turėklus būtina įsitikinti, kad visa turėklų konstrukcija, įskaitant statramsčius, tvirtinimo elementus ir pagrindą, atitinka projektinius saugumo bei apkrovų reikalavimus.
Svarbu
Turėklai yra apsauginė konstrukcija, todėl tvirtinimo elementų negalima parinkti vien pagal jų skersmenį ar kiekį. Būtina įvertinti pagrindo stiprumą, betono būklę, atstumus iki kraštų, medienos storį, statramsčių išdėstymą ir numatomas apkrovas.
Naudojant plečiamuosius ankerius būtina laikytis gamintojo nurodyto gręžimo gylio, minimalių atstumų ir priveržimo momento. Montuojant į medį svarbu pasirinkti tinkamo ilgio medsraigčius ar smeiges ir užtikrinti, kad tvirtinimas būtų įrengtas laikančiojoje konstrukcijoje.
Ši instrukcija yra bendro pobūdžio ir nepakeičia konstrukcinių skaičiavimų ar gamintojo montavimo reikalavimų. Jei kyla abejonių dėl pasirinkto tvirtinimo būdo, rekomenduojama konsultuotis su kvalifikuotu specialistu.
