Tvirtinimo į betoną rinkinys M10×90 A2 (4 vnt.)

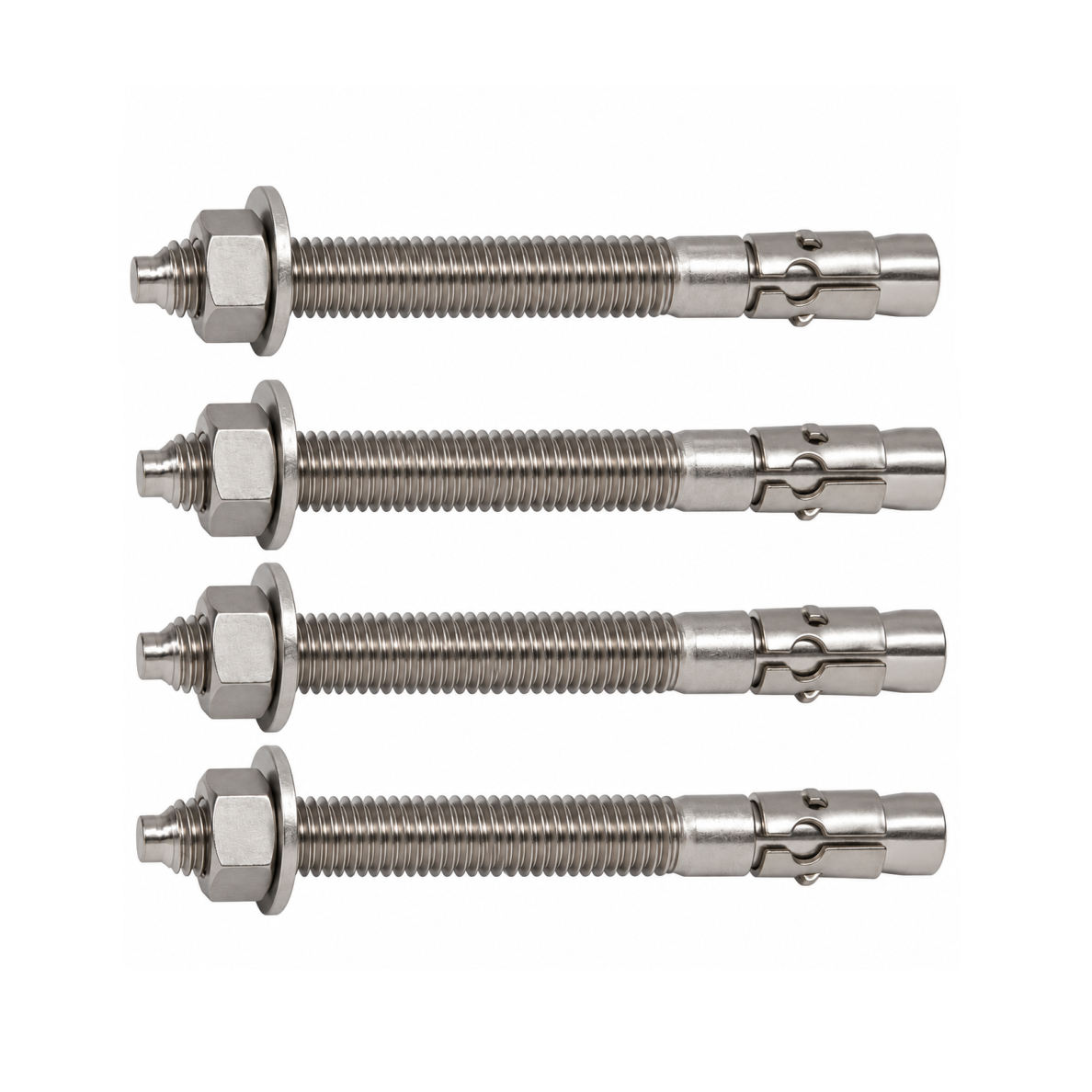

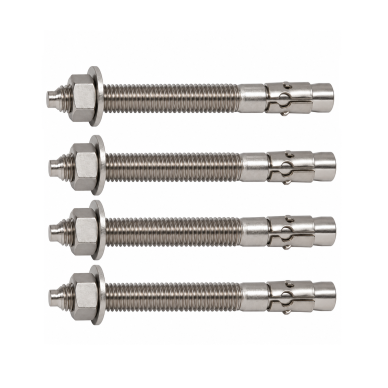

Tvirtinimo į betoną rinkinys M10×90 A2 (4 vnt.) – keturių nerūdijančiojo plieno pleištinių ankerių komplektas, skirtas turėklų statramsčiams, metaliniams laikikliams ir įvairioms konstrukcijoms tvirtinti prie betoninių pagrindų. Rinkinyje esantys M10×90 mm ankeriai pagaminti iš A2 / AISI 304 nerūdijančiojo plieno. Priveržiant veržlę, ankerio plečiamasis mechanizmas įsitvirtina betone ir sudaro tvirtą mechaninę jungtį.

Šis keturių ankerių tvirtinimo rinkinys ypač patogus montuojant turėklų statramsčius, metalines atramas ir konstrukcijas, kurių tvirtinimo plokštelėse numatytos keturios montavimo angos. Komplekte yra keturi pleištiniai ankeriai su veržlėmis ir poveržlėmis, todėl visi reikalingi tvirtinimo elementai pateikiami viename rinkinyje. Nerūdijantysis plienas A2 pasižymi geru atsparumu korozijai, todėl tinka naudoti vidaus patalpose ir įprastomis lauko sąlygomis.

Techninė informacija

• Produkto kodas: INK1090-4
• Rinkinio tipas: Tvirtinimo į betoną komplektas
• Tvirtinimo elementai: Pleištiniai ankeriai
• Ankerių kiekis: 4 vnt.

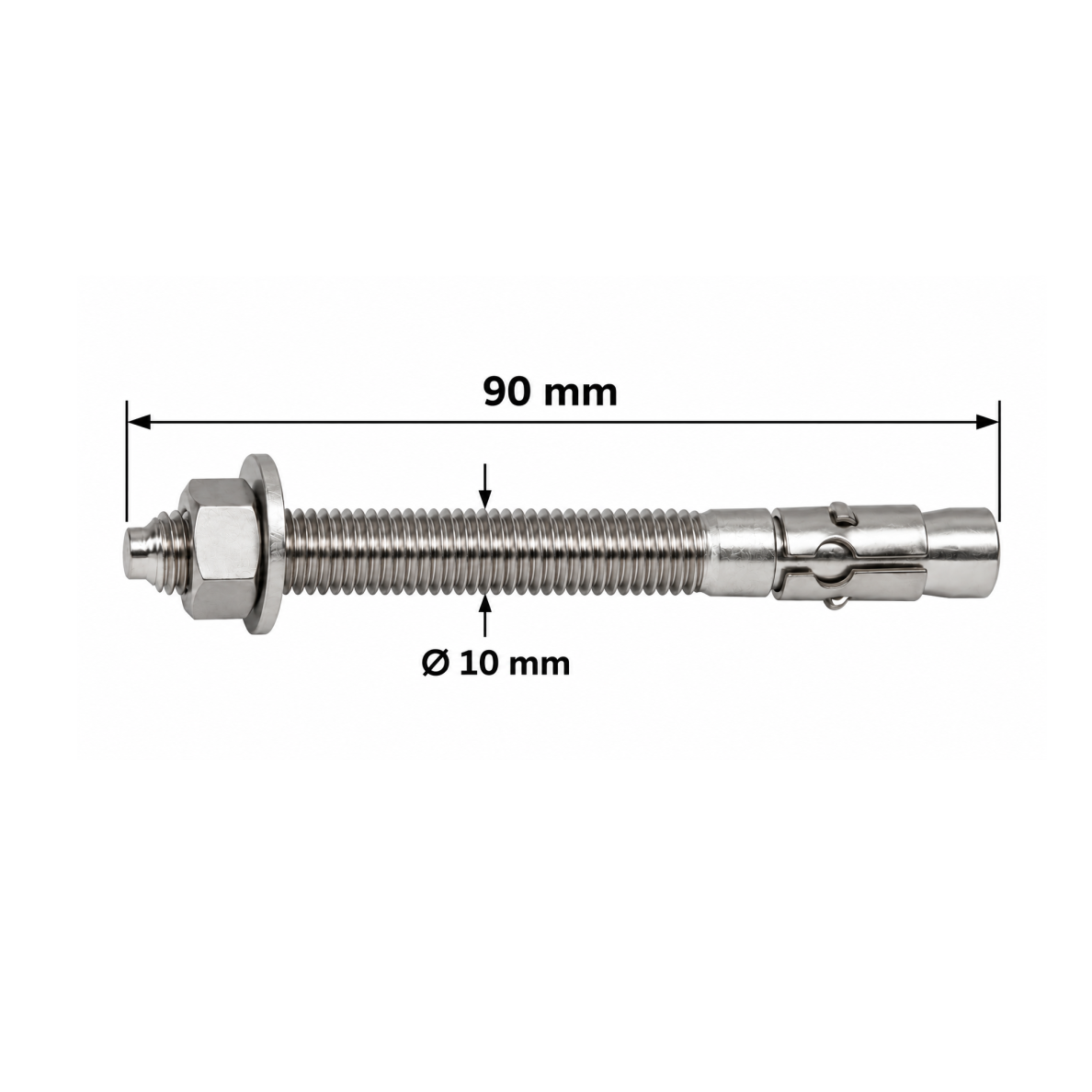

• Sriegio skersmuo: M10
• Ankerio ilgis: 90 mm
• Gręžiamos skylės skersmuo: Ø10 mm
• Medžiaga: Nerūdijantysis plienas A2 / AISI 304
• Paviršius: Natūralus nerūdijantysis plienas
• Tvirtinimo pagrindas: Betonas
• Montavimo būdas: Per tvirtinamą detalę
• Naudojimo aplinka: Vidaus patalpos ir įprastos lauko sąlygos
• Komplektacija: 4 pleištiniai ankeriai M10×90 mm, 4 veržlės ir 4 poveržlės

Pritaikymas

• Turėklų statramsčių su keturiomis tvirtinimo angomis montavimas prie betoninių konstrukcijų.
• Nerūdijančiojo plieno turėklų konstrukcijų tvirtinimas prie betono.
• Metalinių laikiklių ir montavimo plokštelių su keturiais tvirtinimo taškais montavimas.
• Metalinių konsolių, atramų ir konstrukcinių elementų tvirtinimas.
• Įrangos ir įvairių metalinių detalių montavimas prie betoninių paviršių.
• Vidaus ir lauko montavimo darbai, kuriems reikalingi korozijai atsparūs tvirtinimo elementai.

Savybės

• Viename rinkinyje – 4 pleištiniai ankeriai M10×90 mm.
• Pagaminti iš A2 / AISI 304 nerūdijančiojo plieno.
• Geras atsparumas korozijai įprastomis eksploatavimo sąlygomis.
• Mechaninis plečiamasis tvirtinimo mechanizmas.
• Patikimas tvirtinimas tinkamos kokybės betoniniame pagrinde.
• Patogus sprendimas konstrukcijoms su keturiomis tvirtinimo angomis.
• Galimybė montuoti per tvirtinamos detalės angas.
• Kiekvienas ankeris komplektuojamas su veržle ir poveržle.

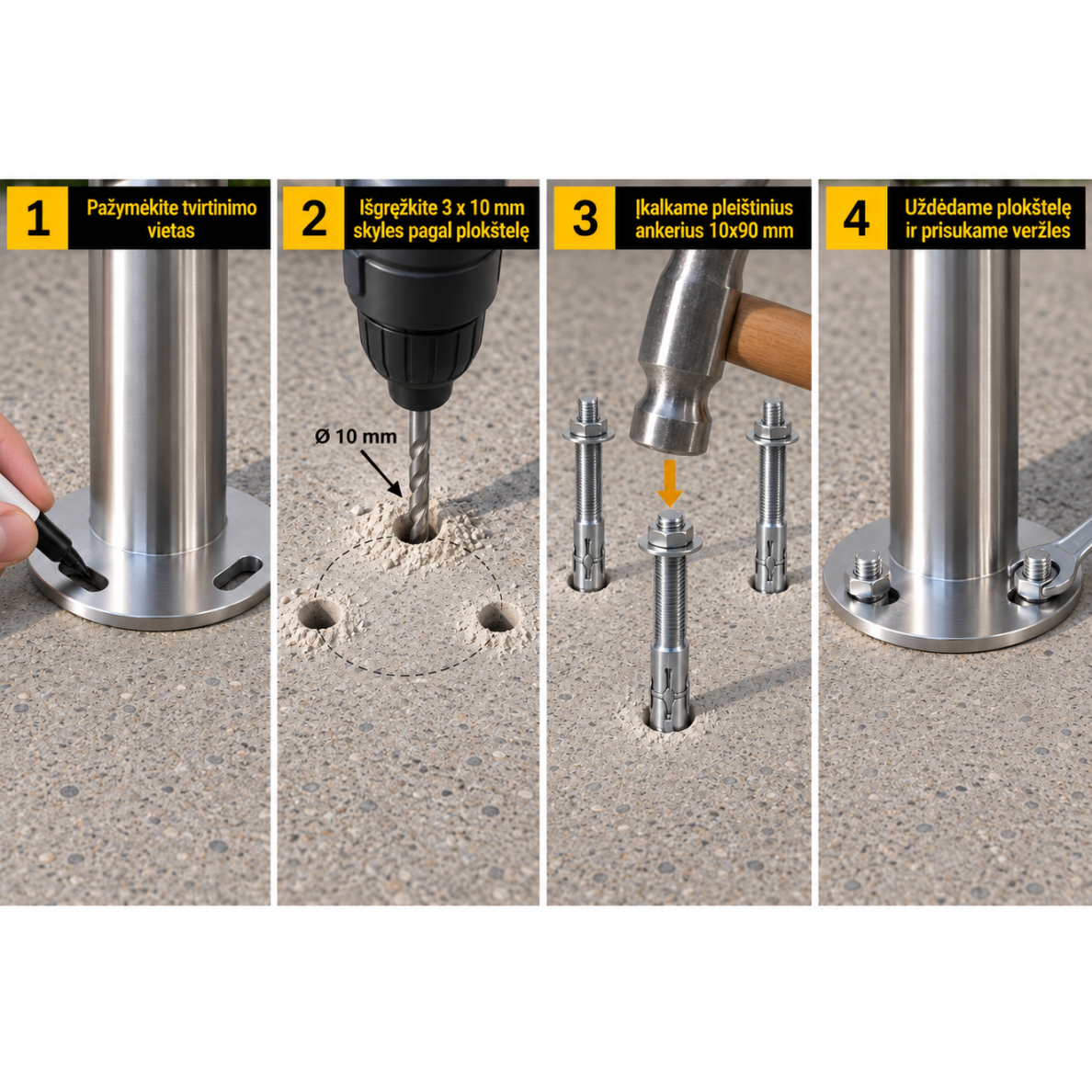

Montavimas

1. Pažymėkite tvirtinimo vietas. Pridėkite turėklų statramsčio tvirtinimo plokštelę arba kitą montuojamą detalę prie betoninio paviršiaus. Pagal keturias tvirtinimo angas pažymėkite gręžimo vietas.

2. Išgręžkite skyles. Perforatoriumi su Ø10 mm betono grąžtu išgręžkite keturias skyles pagal pažymėtas vietas. Gręžimo gylis turi atitikti ankerio gamintojo montavimo reikalavimus. Kruopščiai išvalykite skyles nuo gręžimo dulkių ir betono likučių.

3. Įkalkite ankerius. Į išgręžtas skyles įstatykite keturis M10×90 mm pleištinius ankerius ir atsargiai įkalkite metaliniu plaktuku iki reikiamo gylio. Kalant rekomenduojama palikti užsuktas veržles, kad nebūtų pažeisti ankerių sriegiai.

4. Pritvirtinkite konstrukciją. Uždėkite tvirtinimo plokštelę ant ankerių, uždėkite poveržles ir užsukite veržles. Veržliarakčiu priveržkite veržles pagal gamintojo nurodytą užveržimo momentą. Priveržiant aktyvuojamas plečiamasis mechanizmas, kuris įtvirtina ankerius betoniniame pagrinde.

Svarbu: Šis rinkinys skirtas tvirtinimui prie tinkamos kokybės betoninio pagrindo. Prieš montuojant būtina įvertinti betono būklę, numatomas apkrovas, minimalius atstumus iki betono kraštų, ankerių tarpusavio atstumus ir gamintojo montavimo reikalavimus. Montuojant turėklų statramsčius būtina įsitikinti, kad pasirinkti ankeriai ir tvirtinimo schema atitinka konstrukcijos apkrovas. A2 / AISI 304 nerūdijantysis plienas tinkamas įprastoms vidaus ir lauko sąlygoms, tačiau pajūrio aplinkoje, baseinuose ar kitose vietose, kuriose galimas didesnis chloridų poveikis, gali reikėti tinkamesnės korozinio atsparumo klasės tvirtinimo elementų, pavyzdžiui, A4 / AISI 316.

Susijusios prekės

• Tvirtinimo elementai – įvairūs konstrukcijų ir gaminių montavimui skirti tvirtinimo priedai.
• Tvirtinimas į betoną – pleištiniai ankeriai ir kiti betoniniams pagrindams skirti tvirtinimo elementai.
• Tvirtinimas į medį – medsraigčiai ir kiti medinėms konstrukcijoms skirti tvirtinimo elementai.
• Turėklų statramsčiai – nerūdijančiojo plieno statramsčiai su įvairiais tvirtinimo būdais.

Dažniausiai užduodami klausimai

Kas įeina į tvirtinimo į betoną rinkinį M10×90 A2 (4 vnt.)?
Rinkinį sudaro 4 nerūdijančiojo plieno A2 pleištiniai ankeriai M10×90 mm, 4 veržlės ir 4 poveržlės.

Ar šio rinkinio pakanka vienam turėklų statramsčiui pritvirtinti?
Rinkinyje yra keturi ankeriai, todėl jis gali būti naudojamas vienam turėklų statramsčiui su keturiomis tvirtinimo angomis, jeigu ankerių parametrai ir tvirtinimo schema atitinka konkrečios konstrukcijos apkrovų bei montavimo reikalavimus.

Kokio skersmens skyles reikia gręžti?
M10×90 mm pleištiniams ankeriams reikia išgręžti keturias Ø10 mm skyles betone. Gręžimo gylis turi atitikti gamintojo nurodytus montavimo parametrus.

Ar šį nerūdijančiojo plieno ankerių rinkinį galima naudoti lauke?
Taip. A2 / AISI 304 nerūdijantysis plienas tinkamas daugeliui įprastų lauko sąlygų. Agresyvesnėje aplinkoje, ypač esant didesniam chloridų poveikiui, gali reikėti atsparesnių tvirtinimo elementų.

Ar šis rinkinys tinka tvirtinimui į medį?
Ne. Pleištiniai ankeriai skirti tvirtinimui į betoną. Medinėms konstrukcijoms rekomenduojama rinktis specialius tvirtinimo į medį elementus.
